Test sinyalini seçin
İncelenen komponente uygun frekans ve test voltajını belirleyin.
Elektronik kart arıza tespit sistemi
VI Tester ile
kart arızalarını araştırın.
VI Tester, elektronik kart arıza tespitinde kullanılan bir komponent test cihazı ve V-I eğri analizörüdür (curve tracer). Karta kendi çalışma enerjisini vermeden, kontrollü test sinyaliyle MOSFET, transistör, diyot ve diğer komponentlerin elektriksel davranışını inceleyin; A/B kanallarıyla referans ve şüpheli devreyi karşılaştırın.
Satış fiyatı 1450 USD + KDV

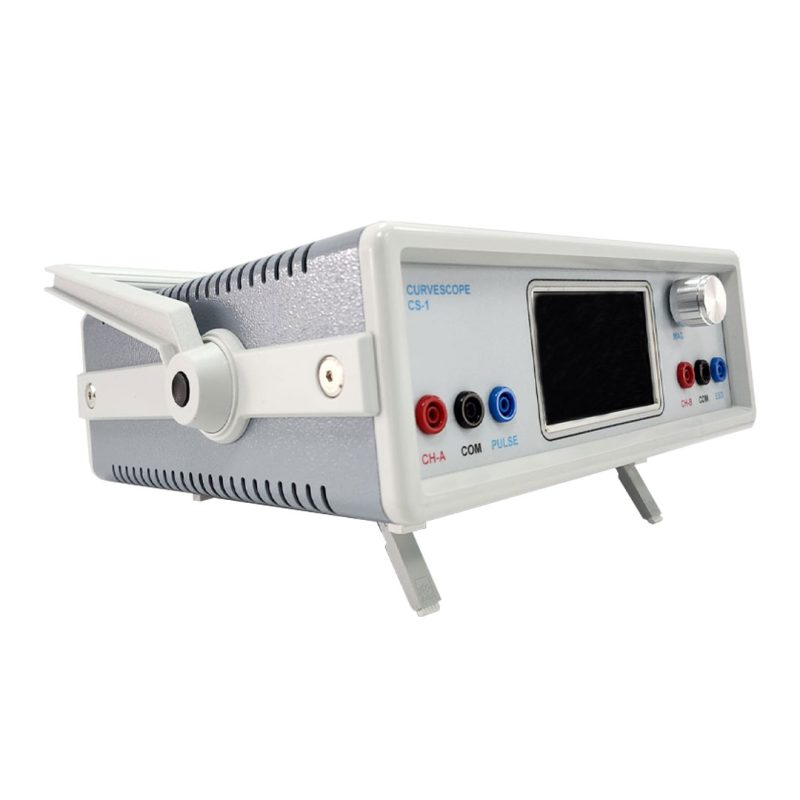

VI TESTER / ÜRÜN GÖRÜNÜMÜA / B · ÇİFT KANAL
V-I EĞRİ ANALİZİANKARA, TÜRKİYE
Karta enerji vermedenKontrollü test sinyaliyle eğri analizi
Çift kanal karşılaştırmaA ve B kanallarında görsel değerlendirme
Ayarlanabilir test5 frekans kademesi · 4 test voltajı
Ölçün. Karşılaştırın. Değerlendirin.
Her komponentin
bir elektriksel imzası vardır.
VI Tester, kontrollü sinyal uygulayarak komponentin V-I eğrisini ekranda gösterir. Sağlam bir referansla yapılan karşılaştırma, arıza araştırmasında hangi noktaya odaklanmanız gerektiğini değerlendirmenize yardımcı olur.
Elektriksel davranışı görün
Komponentin voltaj-akım ilişkisini ekrandaki eğri üzerinden inceleyin.
Referansla karşılaştırın
A/B kanallarıyla sağlam ve şüpheli noktalar arasındaki eğri farklarını değerlendirin.
Çalışma tezgâhınız için
Kontrollü test.
Görsel karşılaştırma.
A/B çift kanal
Sağlam kart ve şüpheli kart üzerindeki karşılık gelen noktaların eğrilerini birlikte inceleyin.
Ayarlanabilir genlik
Potansiyometre ile sinyal genliğini ayarlayın. Yüksek değerli kondansatörlerin eğrilerini farklı ayarlarda değerlendirin.
Manuel ve otomatik tarama
Scan kontrolüyle tarama ve hız ayarını çalışma ihtiyacınıza göre düzenleyin.
Kapasitif dokunmatik ekran
RGB TFT ekran üzerinde eğrileri ve ölçüm ayarlarını takip edin.
Cihaz tanıtım videosu
VI Tester’ı yakından tanıyın.
Cihaz tanıtımını aşağıdaki videodan izleyebilirsiniz.
Teknik özellikler
Doğru ayar.
Net değerlendirme.
Farklı komponentler ve devre yapıları için seçilebilir test parametreleri.
PDF kataloğu indirin ↓Teknik bilgiler ürün kataloğuna dayanır.
| Dalga şekli | Sinüs |
|---|---|
| Test frekansı | F1: 300 Hz · F2: 500 Hz F3: 1 kHz · F4: 2 kHz · Cap: 50 Hz |
| Test voltajı | 5 V · 10 V · 25 V · 60 V (tepe) |
| Kanal sayısı | 2 kanal: A ve B |
| Kanal kontrolü | Dual Channel tuşu |
| Tarama | Manuel / otomatik; Scan ve hız ayarı |
| Ekran | RGB TFT kapasitif dokunmatik |
| Bağlantılar | Banana Ch.A, Ch.B, Com; ESD ve güç voltajı bağlantıları |

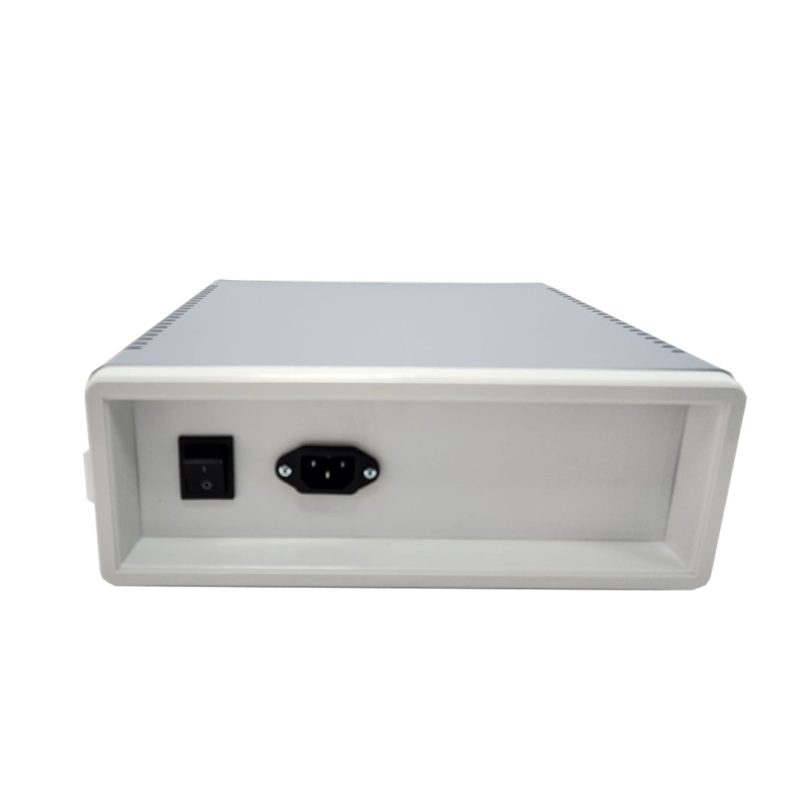

| Giriş voltajı | 220 V AC |
| Boyutlar | 288 × 250 × 103 mm |
Kullanım alanları
Farklı kartlar.
Aynı analiz yaklaşımı.
Elektronik bakım, onarım ve arıza araştırması yapılan pek çok çalışma alanında kullanılabilir.
↗Endüstriyel otomasyon
↗Otomotiv elektroniği
↗Bilgisayar ve anakartlar
↗Medikal cihaz kartları
↗Kombi, klima ve beyaz eşya
↗Güç kaynakları ve motor sürücüler
Komponentler: Direnç, kondansatör, bobin, diyot, Zener, Schottky, NPN/PNP, JFET, MOSFET, SCR, triyak, optokuplör, analog ve dijital entegreler.
Ölçüm sonuçları devre yapısına ve paralel bağlantılara göre değişebilir. Doğru değerlendirme için sağlam komponent veya referans kart karşılaştırması önerilir.
Elektronik kart arıza tespiti · V-I test yöntemi
Komponent test cihazı ve curve tracer nasıl çalışır?
VI Tester, voltaj-akım (V-I) eğrisi veya elektriksel imza analizi ile devre noktalarının davranışını karşılaştırmaya yardımcı olur. Ölçüm sırasında kartın normal beslemesi kapalı tutulur; cihaz kendi kontrollü test sinyalini uygular. Sağlam referansla karşılaştırma, şüpheli noktaların belirlenmesini kolaylaştırır.
MOSFET, transistör ve diyot testi
Yarı iletkenlerin jonksiyon ve iletim davranışlarını V-I eğrisi üzerinde inceleyin. Zener ve Schottky diyotlar, NPN/PNP transistörler ve MOSFET ölçümlerinde uygun test kademesini seçin.
Kondansatör, direnç ve bobin testi
Kondansatör sağlamlık testi için 50 Hz Cap kademesinden yararlanın. Direnç, bobin ve diğer pasif devre elemanlarının eğrilerini aynı koşullarda alınmış referans ölçümleriyle değerlendirin.
PCB ve endüstriyel kart arıza araştırması
A/B çift kanal kullanarak sağlam ve arızalı elektronik kartlarda karşılıklı test noktalarını inceleyin. Açık devre, kısa devre ve komponent değer değişimi şüphesini ölçüm eğrilerindeki farklılıklarla araştırın.
V-I eğrisi tek başına her arızanın nedenini kesin belirlemez. Paralel bağlı komponentler ve devre topolojisi ölçüme etki eder; gerekli durumlarda komponenti devreden ayırarak doğrulayın. Ölçümden önce kart beslemesini kesin ve kondansatörlerin güvenli şekilde boşaldığını doğrulayın.
İlgili teknik rehberler: MOSFET, transistör, diyot, Zener ve kondansatör testi · Elektronik kart arıza tespit yöntemleri · VI Tester nedir?
VI Tester bilgi merkezi
Test yöntemini tanıyın.
Komponent test rehberi: MOSFET, transistör, diyot, Zener, kondansatör ve direnç testi
VI tester nedir?
Voltaj-akım eğrileri, referans karşılaştırması ve yöntemin sınırları.
Elektronik kart arıza tespiti
Enerjisiz kartta karşılaştırmalı inceleme için çalışma adımları.
VI tester cihazları
Mevcut cihazın özellikleri ve cihaz seçiminde değerlendirilecek noktalar.
